全彩LED显示屏的结构和组成

发布时间：2014-12-09 15:54:12来源：浏览次数：3391

全彩LED显示屏由LED矩阵模块组成。图片展示可与电脑同步显示汉字、英文文本和图形；视频播放采用电脑控制，播放各种资讯，图文并茂。还可显示动画、视频、电视、VCD节目以及现场实况。简单地讲LED显示屏就是由若干个可组合拼接的显示单元构成屏体，再加上一套适当的控制器。所以多种规格的显示板(或单元箱体)配合不同控制技术的控制器就可以组成许多种LED显示屏，以满足不同环境。

LED显示屏分类：

1.LED显示屏按使用环境分为室内LED显示屏和室外LED屏。
2.LED显示屏按显示顏色分为单基色LED显示屏，双基色LED显示屏和全彩色LED显示屏。

3.LED显示屏按灰度级又可分为16、32、64、128、256级灰度LED显示屏等。

4.LED显示屏按使用场景分为普通led显示屏和异形led显示屏。

屏幕构造：

以下是一块结构复杂的全彩led显示屏的结构例子
1.金属框架
室内屏一般由铝合金(角铝或铝方管)构成内框架，搭载显示板等各种电路板以及开关电源，外边框采用茶色铝合金方管，或铝合金包不銹钢，或鈑金一体化制成。室外屏框架根据屏体大小及承重能力一般为角钢或工字钢构成，外框可采用铝塑板进行装饰。
2. 显示单元板
这是屏体的主体部分，由发光材料及驱动电路构成。室内显示屏就是各种规格的单元显示板，室外显示屏就是单元箱体。
3. 主控制仪
作用是将输入的RGB数位视讯信号缓冲，灰度变换，重新组织，并产生各种控制信号。
4.开关电源
用途是将220V交流电变为各种直流电提供给各种电路。
5.传输电缆
主控仪产生的显示资料及各种控制信号由双绞线电缆传输至显示屏本体。
6. 扫描控制板
该电路板的功能是资料缓冲，产生各种扫描信号以及占空比灰度控制信号。
7.专用显示卡及多媒体卡
全彩LED显示屏专用显示卡除了具有电脑显示卡的基本功能外，还同时输出数位RGB信号等信号给主控仪。多媒体卡除了以上功能外还可将输入的类比Video信号变为数位RGB信号(即视讯採集)。
8.其他资讯源及其外接装置
包括电脑、DVD、VCD、摄录影机等。

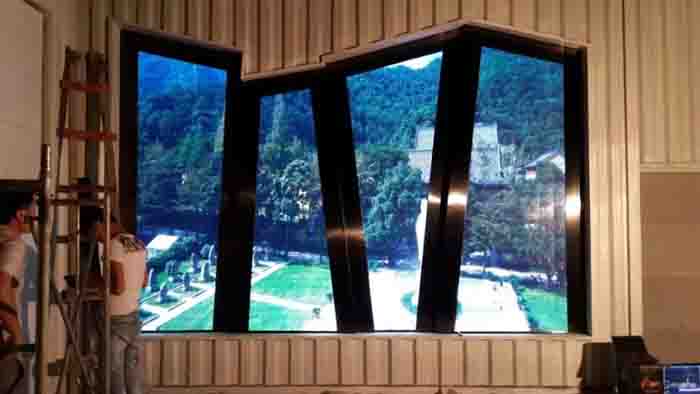

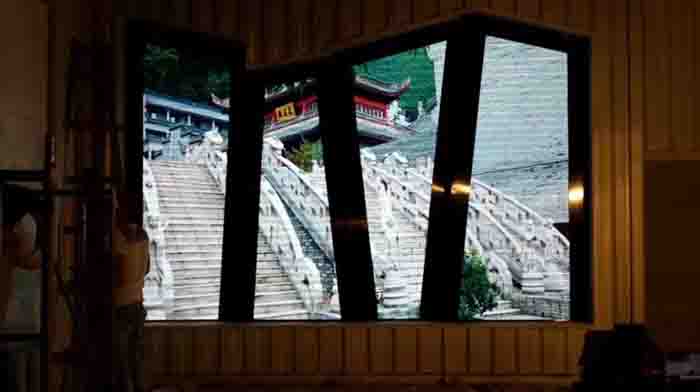

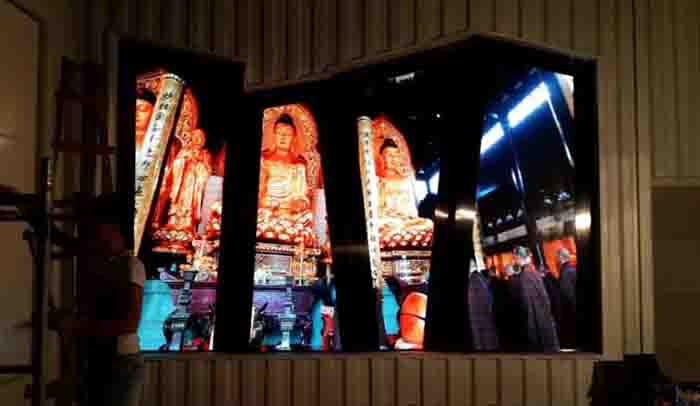

以下图片为全彩led显示屏实拍效果图-宁波北仑博物馆室内全彩led显示屏！
