LED球形屏究竟有何工艺奥秘?
发布时间:2017-09-29 18:15:38来源: 浏览次数:3547
中国作为世界最大led显示屏生产基地和最大的应用市场,面临着极具潜力的发展前景,特别是在新兴创意LED显示应用市场不断出现的带动下,其中表现最为突出的创意产品是LED球形屏。

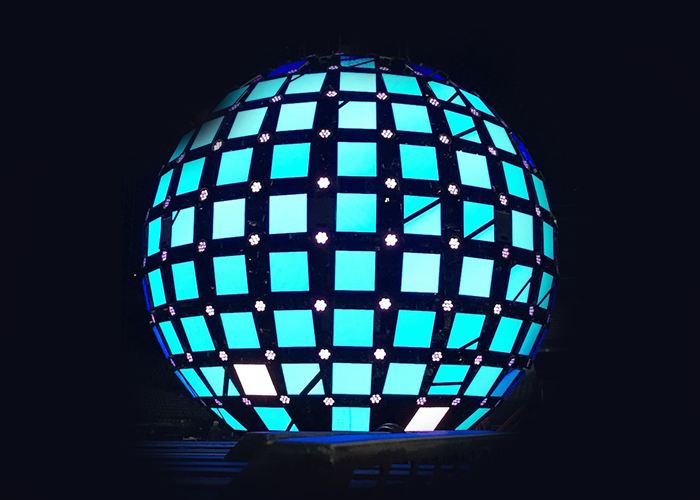

全彩球形led显示屏,主要应用于博物馆、科技馆、企业展厅、展览馆、户外球形视频广告、球形亮化工程等场所,球形led显示屏既能播放视频广告、品牌宣传、也可做装饰亮化。安装方式多样化,可座落式、吊装式、镶嵌式、嵌入式等不同的安装方式,满足不同客户的安装需求。球形led显示屏让受众可360°全视角观看,不同于常规的led显示屏,画面细节容易表现,同时球形led显示屏可把地球、足球等球形物体直接投影到显示屏上,给人直观、完美的视频享受。
发展到目前市场上已经出现了三种LED球形屏,这几种LED球形屏的制作技术都已申请了专利,有的甚至申请了PCT国际专利。
LED球形屏基本原理:
由核心控制模块、旋转显示模块、无线模块、字库模块、电机驱动模块、电源构成。扇叶设计为圆形,扇叶上有一圈LED灯珠,LED的发光颜色为单色或者多色,当扇叶绕着中心轴一直旋转时,会产生一个球面,而且在球面上全部都是LED,配合字模软件,当扇叶走到相应的位置时,点亮相应的点,这样就可以控制一个球面的显示内容了。
LED球形屏种类:
市场上最早出现的球屏,俗称西瓜皮球形屏,它由西瓜皮状的PCB组成,它的优点是结构直观,PCB的种类较少,其致命的缺点是南北二极(即北纬45°以北,南纬45°以南)不能正常播放图像,因此画面利用率太低或图像变形严重。原因是目前所有的图像源的像素点排布都是成行成列的,而西瓜皮LED球形屏的南北二极的像素点排布不是成行成列排布的,而是圈状排列的,因此难以显示。
三角形LED球形屏平面三角形PCB组成的球屏,俗称足球屏,它克服了西瓜皮球屏的南北极不能播放图像的缺点,因此画面利用率大大提高。缺点是PCB种类较多,受像素点为蜂巢形排布限制而点间距不能太小,软件编写也较麻烦。
四边形PCB组成的LED球形屏,被人称为六面全景LED球屏。它的制作方法也很简单,现以1.5米直径的球屏的制作为例:将整个球面分成6个形状大小完全相同的面,再将每个面分成4个形状大小完全相同的单元箱,6个面共24个。每个单元箱由16片表面焊有LED灯的PCB组成,最后将它们安装成一个六面全景LED球形屏。
六面全景LED球形屏的PCB板的种类也较足球屏要少。像素布点更接近正常的平面led显示屏,最小点间距也与平面led显示屏相似,因此,能用于在普通平面led显示屏播放的图像源都可以直接在六面全景LED球形屏上播放,效果较西瓜皮状PCB组成的球屏与三角形PCB组成的球屏要好得多。
在物理尺寸上由于整个球屏由6个形状尺寸完全相同的面组成,每个面由4个形状尺寸完全相同的单元箱组成。它们可以放进航空箱,拆装十分方便,便于租赁商使用。
在设计概念上寓意环保,节能,低碳地球。LED球形屏已成为博物馆,科技馆及娱乐场所的最佳选择。从室内到户外等,直径大小也可以根据客户需求定制。
